गियरबॉक्स चेन ड्राइव सी एंड जेड पुर्लिन मशीन 14 रोलर स्टेशन

उत्पाद का विवरण

उत्पत्ति के प्लेस: चीन

ब्रांड नाम: Dingbo

प्रमाणन: CE ISO

मॉडल संख्या: डीबीकेजे

भुगतान और शिपिंग शर्तें

न्यूनतम आदेश मात्रा: 1SET

मूल्य: USD 27000-56500 per set

पैकेजिंग विवरण: स्टील के तार का उपयोग करके कंटेनर में नग्न और तय किया गया

प्रसव के समय: 50-60 कार्य दिवस

भुगतान शर्तें: टीटी, एल / सी

आपूर्ति की क्षमता: प्रति माह 2 सेट

सबसे अच्छी कीमत पाएं
अब संपर्क करें
विनिर्देश
प्रमुखता देना:

गियरबॉक्स ड्राइव C और Z Purlin मशीन

,

चेन ड्राइव सी एंड जेड पुर्लिन मशीन

,

c&z पुर्लिन बनाने वाली मशीन 14 स्टेशन

उत्पादकता:
0-15 मी / मिनट
नियंत्रण मोड:
पीएलसी + टच स्क्रीन
उत्पाद का आकार:
100-300
ड्राइव का तरीका:
गियर या चेन
शहतीर की लंबाई:
>3मी
मशीन की गति:
10-15 मी / मिनट
मशीन वजन:
12 टन
मोटाई:
1-3 मिमी
उत्पादकता:
0-15 मी / मिनट
नियंत्रण मोड:
पीएलसी + टच स्क्रीन
उत्पाद का आकार:
100-300
ड्राइव का तरीका:
गियर या चेन
शहतीर की लंबाई:
>3मी
मशीन की गति:
10-15 मी / मिनट
मशीन वजन:
12 टन
मोटाई:
1-3 मिमी
विवरण

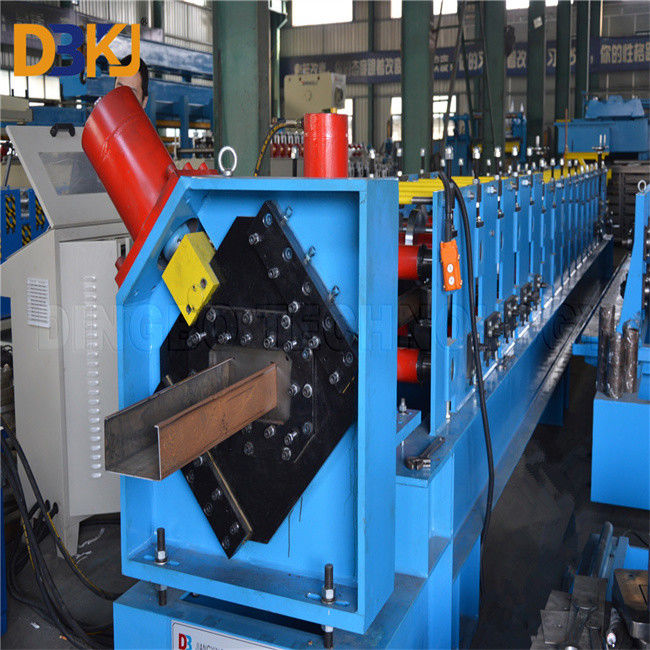

गियरबॉक्स चेन ड्राइव सी एंड जेड पुर्लिन मशीन 14 रोलर स्टेशन

गियरबॉक्स या चेन ड्राइव पर्लिन रोल बनाने की मशीन लंबी पर्लिन के लिए

उत्पादDव्यय

इस्पात उद्योग में, चित्रों और दस्तावेजों के सरल वर्णन की सुविधा के लिए विभिन्न पर्लिन संरचनात्मक आकारों को प्रतिनिधि नाम दिए गए थे।फ्लैंज स्टिफनर्स के साथ या बिना, आमतौर पर सी पुर्लिन के रूप में संदर्भित होते हैं; फ्लैंज स्टिफनर्स के बिना चैनल अनुभाग को यू पुर्लिन भी कहा जाता है। अक्षर Z के समान आकार के साथ बिंदु सममित को Z पुर्लिन कहा जाता है।

स्वचालित परिवर्तन सीजेड पुर्लिन रोल बनाने वाली मशीन सीएंडजेड प्रोफाइल (चौड़ाई 100~300 के दौरान) के किसी भी विनिर्देश का उत्पादन कर सकती है, मशीन के किसी भी भाग को बदलने की आवश्यकता नहीं है।सी आकार को Z आकार में बदलने में एक घंटा लगता है.

डिजाइन के लिए प्रोफाइल ड्राइंग



गियरबॉक्स चेन ड्राइव सी एंड जेड पुर्लिन मशीन 14 रोलर स्टेशन 0



कार्यप्रवाह

मैनुअल अनकोइलर-खाद्य और लेवलिंग-पंचिंग-रोल-फॉर्मिंग-हाइड्रोलिक-कटिंग-आउटपुट टेबल

उत्पाद पैरामीटर

  पद विनिर्देश
कॉइल की सामग्री सामग्री जीआई
  पुर्लिन चौड़ाई 100-300 मिमी
  सामग्री की मोटाई 1.5- 3 मिमी
  अनकोइलर 3 टन मैनुअल
  आंतरिक दीया 460-520 मिमी
समतल करना 7रोलर्स 3 ऊपरी रोलर, 4 निचले रोलर
हाइड्रोलिक पंचिंग और काटने हाइड्रोलिक पावर 5.5KW
  मोल्ड और ब्लेड सामग्री Cr12Mov
  सहिष्णुता +- 1.5 मिमी
ढालने की प्रणाली रोलिंग गति 10-15 मीटर/मिनट
  रोलर स्टेशन 14 स्टेशन
  रोलर सामग्री Gcr15, बुझाने के उपचार की कठोरता 55-58
  शाफ्ट का व्यास 76 मिमी
  शाफ्ट सामग्री 45# स्टील, बुझी हुई
  मुख्य मोटर शक्ति 15 किलोवाट
  ड्राइव का तरीका चेन
  फ्रेम संरचना कास्टिंग स्टील
  आकार समायोजन पीएलसी द्वारा स्वचालित
विद्युत नियंत्रण प्रणाली विद्युत स्रोत 380V, 50 हर्ट्ज,3 चरण
  पीएलसी नियंत्रण प्रणाली पैनासोनिक
  एन्कोडर ओमरोन

मुख्य घटक

नहीं. नाम मात्रा
1 मैनुअल अनकोइलर 1
2 पंचिंग मशीन 1
2 मुख्य रोल बनाने की मशीन 1
3 पीएलसी नियंत्रण बॉक्स 1
4 हाइड्रोलिक पंप स्टेशन 1
5 आउटपुट तालिका 2

चित्र

गियरबॉक्स चेन ड्राइव सी एंड जेड पुर्लिन मशीन 14 रोलर स्टेशन 1

गियरबॉक्स चेन ड्राइव सी एंड जेड पुर्लिन मशीन 14 रोलर स्टेशन 2



आवेदन

इस्पात निर्माण में, पुर्लिन आमतौर पर छत के फ्रेमिंग सदस्यों को संदर्भित करते हैं जो एक इमारत के छत के स्पैन के समानांतर चलते हैं और छत डेक या डेकिंग का समर्थन करते हैं।पर्लिन को बीम या दीवारों से सपोर्ट किया जाता हैपुर्लिन का उपयोग धातु भवन प्रणालियों में सबसे अधिक किया जाता है, जहां वे स्पैन के बीच फ्लेक्सुरल निरंतरता की अनुमति देने के लिए Z-आकार में उपयोग किए जाते हैं।
सहायक अंग जैसे कि पर्लिन (छत) और रिंग फ्रेम (दीवारें) आमतौर पर सी-आकार, जेड-आकार या यू-आकार का स्टील (या रोल्ड) हैं

  1. छत के फ्रेम:

    सीजेड पुर्लिन का व्यापक रूप से विभिन्न संरचनाओं की छतों को फ्रेम करने के लिए उपयोग किया जाता है। वे छत पैनलों के लिए संरचनात्मक समर्थन प्रदान करते हैं और भार को समान रूप से वितरित करने में मदद करते हैं।CZ purlins के डिजाइन उन्हें कुशलता से छत सामग्री के वजन ले जाने के लिए अनुमति देता है, जैसे धातु की छत शीट।
  2. दीवार का फ्रेमः

    धातु भवनों में बाहरी और आंतरिक दीवारों को फ्रेम करने के लिए सीजेड पर्लिन का उपयोग किया जा सकता है।वे दीवार पैनलों के लिए ऊर्ध्वाधर समर्थन के रूप में कार्य करते हैं और संरचना की समग्र स्थिरता और ताकत में योगदान देते हैं.
  3. औद्योगिक भवन:

    CZ purlins का उपयोग आमतौर पर कारखानों, गोदामों और विनिर्माण सुविधाओं सहित औद्योगिक भवनों के निर्माण में किया जाता है।वे बड़े स्पैन के फ्रेमिंग के लिए एक लागत प्रभावी और कुशल समाधान प्रदान करते हैं.
  4. वाणिज्यिक संरचनाएं:

    वाणिज्यिक निर्माण में, सीजेड पर्लिन का उपयोग खुदरा केंद्रों, कार्यालयों और शॉपिंग कॉम्प्लेक्स जैसी इमारतों में छतों और दीवारों को फ्रेम करने के लिए किया जाता है।सीजेड पर्लिन की बहुमुखी प्रतिभा विभिन्न वास्तुशिल्प डिजाइनों के निर्माण की अनुमति देती है.
  5. कृषि भवन:

    कृषि संरचनाओं, जैसे कि खलिहान और भंडारण सुविधाओं, अक्सर फ्रेमिंग के लिए सीजेड purlins का उपयोग करते हैं। purlin अनुभागों के खुले डिजाइन अन्य संरचनात्मक तत्वों के साथ आसान एकीकरण की अनुमति देता है,जैसे खंभे और तख्ते.
  6. आवासीय निर्माण:

    हालांकि आवासीय निर्माण में यह उतना आम नहीं है, लेकिन कुछ डिजाइनों में सीजेड पर्लिन का उपयोग किया जा सकता है जहां धातु फ्रेमिंग प्रणाली को प्राथमिकता दी जाती है।इसमें धातु की छत वाली आवासीय इमारतें या विशिष्ट वास्तुशिल्प आवश्यकताएं शामिल हो सकती हैं.

गियरबॉक्स चेन ड्राइव सी एंड जेड पुर्लिन मशीन 14 रोलर स्टेशन 3

अक्सर पूछे जाने वाले प्रश्न

1प्रश्न: गारंटी अवधि कितनी है? (24 घंटे ऑनलाइन)

12 महीने की वारंटी अवधि, खरीदार की स्थापना स्थल पर उपकरण की सफल स्थापना और चालू होने की तारीख से शुरू होती है।जिसके दौरान गुणवत्ता की समस्या के कारण क्षतिग्रस्त सभी भागों को मुफ्त में बदला जाएगा।.

2. प्रश्नकर्ता: क्या आपके पास स्थापना और कमीशन सेवा है?

A:यदि खरीदार हमारे कारखाने में निरीक्षण के लिए आते हैं, तो स्थापना और संचालन के लिए प्रशिक्षण आमने-सामने प्रदान किया जाता है। यदि नहीं, तो स्थापना और संचालन के तरीके दिखाने के लिए मैनुअल और वीडियो प्रदान किया जाता है।

B:यदि खरीदार को आवश्यकता हो तो हम खरीदार की साइट पर इंस्टॉलेशन और कमीशनिंग और प्रशिक्षण करने के लिए तकनीशियन भेजेंगे।

C: स्थापना और चालू करने की लागत:एक इंजीनियर स्थापना, कमीशन और प्रशिक्षण के लिए खरीदार की कार्यशाला का दौरा करेगा। खरीदार को प्रति दिन USD100 और वीजा शुल्क, हवाई टिकट शुल्क, आवास और भोजन, आवश्यक संचार का भुगतान करना होगा,आदि.

(आमतौर पर,इसे स्थापित करने में लगभग एक सप्ताह लगता है)

3. प्रश्नकर्ता:आपका क्या नाम है?बिक्री के बादसेवा?

हम अपने ग्राहकों के लिए 24 घंटे ऑनलाइन सेवा प्रदान करते हैं।

और हम सलाह देने के लिए खुश हैं और जरूरत पड़ने पर ग्राहकों की कार्यशाला में मशीन का रखरखाव करने के लिए कुशल तकनीशियन भी उपलब्ध हैं।

4. प्रश्नकर्ता: आपकी डिलीवरी का समय क्या है?

आम तौर पर हम जमा प्राप्त करने के बाद 45-70 दिनों के भीतर उत्पादन और परीक्षण समाप्त कर सकते हैं। स्टॉक में कुछ मशीनों, किसी भी समय दिया जा सकता है

5. प्रश्नकर्ता: आप व्यापारिक कंपनी हैं या कारखाने?

हम निर्माता हैं, और हम अपनी मशीन स्वयं निर्यात करते हैं।

6. प्रश्नकर्ता: क्या आप अनुकूलित प्रदान करते हैंमशीन?

निश्चित रूप से, हम आपके द्वारा प्रदान की गई आवश्यकता और प्रोफ़ाइल ड्राइंग के अनुसार मशीन का डिजाइन कर सकते हैं। हमारे इंजीनियर हमारे विश्वव्यापी ग्राहकों को सबसे अच्छा पेशेवर समाधान प्रदान कर सकते हैं।

7. प्रश्न: आपके कारखाने का दौरा कैसे करें?

हम Jiangyin शहर में हैं, शंघाई के पास Jiangsu प्रांत के अंतर्गत आता है.

शंघाई हवाई अड्डे पर पहुंचें, हम आप उठा सकते हैं ((यह 160 किलोमीटर से है

पुडोंग हवाई अड्डा, लगभग 3 घंटे.

यह हांगकियाओ हवाई अड्डे से 110 किलोमीटर की दूरी पर है, लगभग 2 घंटे; यह शंघाई के केंद्र से 125 किलोमीटर की दूरी पर है, लगभग ढाई घंटे।

यह बहुत सुविधाजनक है.कृपया मुझे बताएं कि क्या आपने टिकट बुक किए हैं.

ताकि मैं तैयार कर सकूं और आपके लिए एक होटल बुक कर सकूं, हम आपको लेने के लिए कार की व्यवस्था करेंगे।

शंघाई से पूर्व वूशी (वूशी डोंग स्टेशन) के लिए हाई स्पीड ट्रेन से, आधा घंटा।

8. प्रश्नः ऑर्डर कैसे करें?

पूछताछ--- प्रोफाइल चित्रों और तकनीकी विनिर्देशों और कीमत की पुष्टि--- पीआई की पुष्टि--- जमा या एल / सी की व्यवस्था--- उत्पादन शुरू-- निरीक्षण--- शिपमेंट

9प्रश्न: आपके पास कौन सा प्रमाण पत्र है?

हमारे पास सीई और आईएसओ प्रमाणपत्र हैं।

10. प्रश्न:भुगतान की शर्तें क्या हैं?

पहला भुगतान: टी/टी द्वारा 40%, दूसरा भुगतानः टी/टी द्वारा 60%, विक्रेता की कार्यशाला में सफल निरीक्षण के बाद, और वितरण से पहले।

11.प्रश्न:अगर मशीन खराब हो जाए तो आप क्या कर सकते हैं?

हमारे पास 12 महीने की वारंटी अवधि है, यदि टूटे हुए भागों की मरम्मत नहीं की जा सकती है, तो हम टूटे हुए को मुफ्त में बदलने के लिए नए भाग भेजेंगे। लेकिन यदि वारंटी अवधि समाप्त हो गई है, तो आपको एक्सप्रेस शुल्क चुकाने की आवश्यकता है।हम वार्ता के माध्यम से समस्याओं का समाधान कर सकते हैं और उपकरण के पूरे जीवनकाल के लिए तकनीकी सहायता प्रदान कर सकते हैं .
