उत्पाद का विवरण
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: Dingbo
प्रमाणन: CE ISO
मॉडल संख्या: डीबीकेजे
भुगतान और शिपिंग शर्तें
न्यूनतम आदेश मात्रा: 1SET
मूल्य: USD 108800-138000 per set
पैकेजिंग विवरण: स्टील के तार का उपयोग करके कंटेनर में नग्न और तय किया गया
प्रसव के समय: 50-60 कार्य दिवस
भुगतान शर्तें: टीटी, एल / सी
आपूर्ति की क्षमता: प्रति माह 2 सेट
Quality System: |
ISO |
Shaft Material: |
45#steel |
Raw Material: |
Galvanized Sheet |
Rolling Thinckness: |
1-2mm |
Punching: |
Press Machine Or Hydraulic Punching |
Rhydraulic Oil: |
46# Hydraulic Oil |
Cutting: |
Hydraulic Cutting Cr12mov |
Capacity: |
10-12m/min |
Quality System: |
ISO |
Shaft Material: |
45#steel |
Raw Material: |
Galvanized Sheet |
Rolling Thinckness: |
1-2mm |
Punching: |
Press Machine Or Hydraulic Punching |
Rhydraulic Oil: |
46# Hydraulic Oil |
Cutting: |
Hydraulic Cutting Cr12mov |
Capacity: |
10-12m/min |
केबल ट्रे रोल बनाने वाली मशीन केबल ट्रे के उत्पादन में उपयोग किए जाने वाले उपकरण का एक महत्वपूर्ण टुकड़ा है।ये ट्रे आवश्यक संरचनात्मक तत्व हैं जो विभिन्न विद्युत केबलों के लिए संरचनात्मक समर्थन प्रदान करते हैं, तारों और भवनों और औद्योगिक सुविधाओं की एक विस्तृत श्रृंखला में अन्य संचार या नियंत्रण घटकों।
इस मशीन में एक रोल बनाने की प्रक्रिया है, जिसमें केबल ट्रे के लिए वांछित प्रोफाइल बनाने के लिए धातु की निरंतर लंबाई को आकार देना और निर्माण करना शामिल है।यह प्रक्रिया यह सुनिश्चित करने के लिए आवश्यक है कि ट्रे में आवश्यक संरचनात्मक ताकत और स्थायित्व हो ताकि वे समर्थन करने वाले केबलों और तारों के वजन और मांगों का सामना कर सकें.
केबल ट्रे रोल बनाने वाली मशीन रोल की एक श्रृंखला का उपयोग करती है और धातु को वांछित प्रोफ़ाइल में धीरे-धीरे आकार देती है। यह धातु के सटीक और सुसंगत आकार की अनुमति देता है,उच्च गुणवत्ता वाले केबल ट्रे जो उद्योग के मानकों को पूरा करते हैंइसके अतिरिक्त, मशीन को विभिन्न आकारों और आकारों के केबल ट्रे के उत्पादन के लिए समायोजित किया जा सकता है, जिससे यह विनिर्माण प्रक्रिया में एक बहुमुखी और कुशल उपकरण बन जाता है।
केबल ट्रे रोल बनाने वाली मशीन का उपयोग करके, निर्माता पारंपरिक विनिर्माण विधियों की तुलना में तेजी से और अधिक सटीकता के साथ केबल ट्रे का उत्पादन करने में सक्षम हैं।इससे न केवल उत्पादन की दक्षता बढ़ेगी, लेकिन यह भी सुनिश्चित करता है कि ट्रे एक समान गुणवत्ता के हों और सभी आवश्यक विनिर्देशों को पूरा करें।
संक्षेप में कहें तो केबल ट्रे रोल बनाने वाली मशीन केबल ट्रे के निर्माण में महत्वपूर्ण भूमिका निभाती है।इसकी सटीक और कुशल रोल बनाने की प्रक्रिया मजबूत और विश्वसनीय ट्रे का उत्पादन करने की अनुमति देती है जो विभिन्न संरचनाओं और सुविधाओं में विद्युत केबलों और तारों के समर्थन के लिए आवश्यक हैं.
प्रक्रिया प्रवाह
अनकोइलर णवलिंग फीडिंग ंपंकिंग और कटिंग रुल बनाने आउटपुट टेबल
प्रोफाइल चित्रण
तकनीकी डेटा
| पद | विनिर्देश |
| अधिकतम सामग्री मोटाई | 1-2 मिमी |
| हाइड्रोलिक अनकोइलर | 5T |
| समतल करनेवाला | 7रोलर्स |
| सामग्री | जीआई |
| मुक्का मारना | हाइड्रोलिक पंचिंग |
| मोल्ड सामग्री | Cr12Mov |
| रोलिंग गति | 10 मीटर/मिनट |
| रोलर स्टेशन | 14 स्टेशन |
| रोलर सामग्री | Gcr15, शमन उपचार कठोरता 55-60 |
| शाफ्ट | 45# स्टील |
| शाफ्ट का व्यास | 76 मिमी |
| मुख्य मोटर शक्ति | 22 किलोवाट |
| साइड संरचना | मेमोरी आर्कवे |
| प्रसारण | चेन |
| हाइड्रोलिक पावर | 7.5 kw |
| ब्लेड सामग्री | Cr12Mov |
| सहिष्णुता | +- 1.5 मिमी |
| विद्युत स्रोत | 380V, 50HZ,3 चरण (अनुकूलित) |
| पीएलसी नियंत्रण प्रणाली | पैनासोनिक |
मुख्य विषय
| नहीं. | नाम | मात्रा |
| 1 | हाइड्रोलिक अनकोइलर | 1 |
| 2 | समतल करना | 1 |
| 3 | हाइड्रोलिक पंचिंग | 1 |
| 4 | मुख्य रोल बनाने की मशीन | 1 |
| 5 | पीएलसी नियंत्रण बॉक्स | 1 |
| 6 | हाइड्रोलिक पंप स्टेशन | 1 |
| 7 | आउटपुट तालिका | 2 |

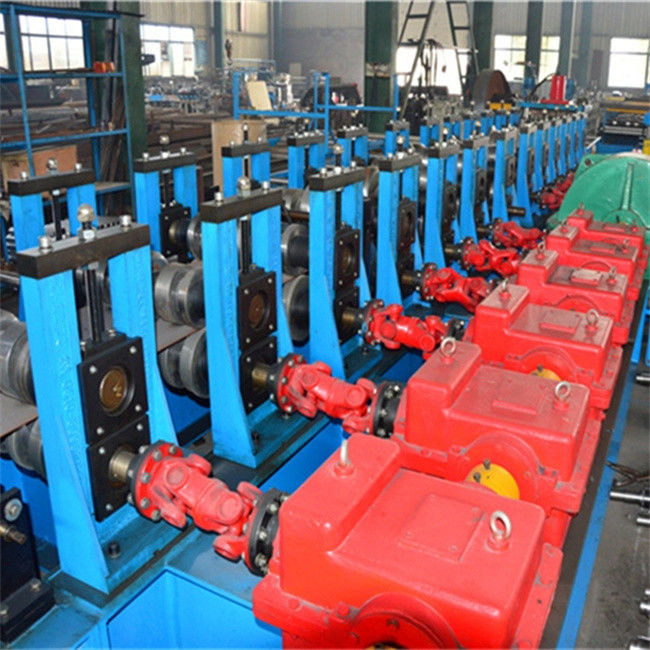

मुख्य मशीन चित्र
केबल ट्रे विभिन्न उद्योगों में विद्युत केबलों और वायरिंग प्रणालियों के समर्थन, मार्ग और सुरक्षा के लिए उपयोग किए जाने वाले आवश्यक संरचनात्मक घटक हैं।वे इमारतों या औद्योगिक सुविधाओं के भीतर केबलों के प्रबंधन और वितरण के लिए एक संगठित और कुशल समाधान प्रदान करते हैंकेबल ट्रे के कुछ सामान्य अनुप्रयोग इस प्रकार हैंः
केबल ट्रे का व्यापक रूप से वाणिज्यिक और औद्योगिक संरचनाओं में उपयोग किया जाता है, जैसे कार्यालय भवन, विनिर्माण संयंत्र और गोदाम, विद्युत वायरिंग प्रणालियों को व्यवस्थित करने और समर्थन करने के लिए।
विद्युत उत्पादन सुविधाओं में, विभिन्न प्रक्रियाओं में उपयोग की जाने वाली विद्युत केबलों, नियंत्रण केबलों और उपकरण केबलों के व्यापक नेटवर्क को प्रबंधित करने के लिए केबल ट्रे का उपयोग किया जाता है।
केबल ट्रे तेल और गैस सुविधाओं में महत्वपूर्ण हैं, जो चुनौतीपूर्ण वातावरण में केबलों का समर्थन और सुरक्षा के लिए एक विश्वसनीय साधन प्रदान करते हैं, जिसमें अपतटीय प्लेटफॉर्म, रिफाइनरियां,और पेट्रोकेमिकल संयंत्र.
केबल ट्रे का उपयोग रासायनिक प्रसंस्करण संयंत्रों में केबलों को समर्थन देने के लिए किया जाता है जहां संक्षारक पदार्थों की उपस्थिति के लिए एक टिकाऊ और संक्षारण प्रतिरोधी केबल प्रबंधन समाधान की आवश्यकता होती है।
केबल ट्रे डेटा सेंटर में महत्वपूर्ण भूमिका निभाते हैं, डेटा केबलों, फाइबर ऑप्टिक्स और पावर केबलों के जटिल नेटवर्क का समर्थन करते हैं जो सर्वर, राउटर और अन्य नेटवर्क उपकरणों को जोड़ते हैं।
दूरसंचार उद्योग में, केबल ट्रे का उपयोग दूरसंचार प्रणालियों के लिए आवश्यक केबलों के विशाल नेटवर्क को व्यवस्थित करने और समर्थन करने के लिए किया जाता है, जिसमें टेलीफोन लाइनें, डेटा केबल,और फाइबर ऑप्टिक्स.
केबल ट्रे का उपयोग परिवहन बुनियादी ढांचे जैसे हवाई अड्डों, रेलवे स्टेशनों और मेट्रो प्रणालियों में प्रकाश व्यवस्था, सिग्नलिंग,और संचार प्रणाली.
केबल ट्रे का उपयोग सौर और पवन ऊर्जा परियोजनाओं में बिजली उत्पादन और वितरण के लिए आवश्यक व्यापक केबलिंग को समर्थन और सुरक्षा के लिए किया जाता है।
केबल ट्रे को रासायनिक प्रसंस्करण संयंत्रों में स्थापित किया जाता है ताकि विभिन्न प्रक्रियाओं को नियंत्रित करने और निगरानी करने वाले केबलों का समर्थन किया जा सके, जिससे उपकरणों का सुरक्षित और कुशल संचालन सुनिश्चित हो सके
केबल ट्रे का उपयोग जल और अपशिष्ट जल उपचार संयंत्रों में नियंत्रण और निगरानी प्रणालियों से जुड़े केबलों को व्यवस्थित करने और उनकी सुरक्षा के लिए किया जाता है।
केबल ट्रे का उपयोग चिकित्सा उपकरणों, संचार प्रणालियों और अन्य विद्युत प्रतिष्ठानों के लिए केबलों का समर्थन करने और व्यवस्थित करने के लिए स्वास्थ्य देखभाल सेटिंग्स में किया जाता है।
केबल ट्रे का उपयोग स्कूलों और विश्वविद्यालयों में प्रकाश व्यवस्था, बिजली वितरण और संचार प्रणालियों के लिए विद्युत वायरिंग को प्रबंधित करने के लिए किया जाता है।
ऑटोमोटिव विनिर्माण संयंत्रों में, केबल ट्रे असेंबली लाइनों और नियंत्रण प्रणालियों में उपयोग की जाने वाली व्यापक वायरिंग प्रणालियों का समर्थन करते हैं।
केबल ट्रे का उपयोग खनन कार्यों में उपकरण नियंत्रण, प्रकाश व्यवस्था और संचार प्रणालियों में उपयोग की जाने वाली केबलों को समर्थन और सुरक्षा के लिए किया जाता है।
भवनों के निर्माण या नवीनीकरण के दौरान, केबल ट्रे का उपयोग अक्सर अस्थायी वायरिंग प्रणालियों को व्यवस्थित करने और समर्थन करने के लिए किया जाता है।
अक्सर पूछे जाने वाले प्रश्न
1.प्रश्न:गारंटी अवधि क्या है? (24 घंटे ऑनलाइन)
12 महीने की वारंटी अवधि, खरीदार की स्थापना स्थल पर उपकरण की सफल स्थापना और चालू होने की तारीख से शुरू होती है।जिसके दौरान गुणवत्ता की समस्या के कारण क्षतिग्रस्त सभी भागों को मुफ्त में बदला जाएगा।.
2.प्रश्न: क्या आपस्थापना और कमीशन सेवा है?
A:यदि खरीदार हमारे कारखाने में निरीक्षण के लिए आते हैं, तो स्थापना और संचालन के लिए प्रशिक्षण आमने-सामने प्रदान किया जाता है। यदि नहीं, तो स्थापना और संचालन के तरीके दिखाने के लिए मैनुअल और वीडियो प्रदान किया जाता है।
B:यदि खरीदार को आवश्यकता हो तो हम खरीदार की साइट पर इंस्टॉलेशन और कमीशनिंग और प्रशिक्षण करने के लिए तकनीशियन भेजेंगे।
C:स्थापना और चालू करने की लागतःएक इंजीनियर स्थापना, कमीशन और प्रशिक्षण के लिए खरीदार की कार्यशाला का दौरा करेगा। खरीदार को प्रति दिन USD100 और वीजा शुल्क, हवाई टिकट शुल्क, आवास और भोजन, आवश्यक संचार का भुगतान करना होगा,आदि.
(आमतौर पर,इसे स्थापित करने में लगभग एक सप्ताह लगता है)
3.प्रश्न:आपका क्या नाम है?बिक्री के बादसेवा?
हम अपने ग्राहकों के लिए 24 घंटे ऑनलाइन सेवा प्रदान करते हैं।
और हम सलाह देने के लिए खुश हैं और जरूरत पड़ने पर ग्राहकों की कार्यशाला में मशीन का रखरखाव करने के लिए कुशल तकनीशियन भी उपलब्ध हैं।
4.प्रश्न: आपकी डिलीवरी का समय क्या है?
आम तौर पर हम जमा प्राप्त करने के बाद 45-70 दिनों के भीतर उत्पादन और परीक्षण समाप्त कर सकते हैं। स्टॉक में कुछ मशीनों, किसी भी समय दिया जा सकता है
5. प्रश्नकर्ता: आप व्यापारिक कंपनी हैं या कारखाने?
हम निर्माता हैं, और हम अपनी मशीन स्वयं निर्यात करते हैं।
6. प्रश्नकर्ता: क्या आप अनुकूलित प्रदान करते हैंमशीन?
निश्चित रूप से, हम आपके द्वारा प्रदान की गई आवश्यकता और प्रोफ़ाइल ड्राइंग के अनुसार मशीन का डिजाइन कर सकते हैं। हमारे इंजीनियर हमारे विश्वव्यापी ग्राहकों को सबसे अच्छा पेशेवर समाधान प्रदान कर सकते हैं।
7. प्रश्न: आपके कारखाने का दौरा कैसे करें?
हम Jiangyin शहर में हैं, शंघाई के पास Jiangsu प्रांत के अंतर्गत आता है.
शंघाई हवाई अड्डे पर पहुंचें, हम आप उठा सकते हैं ((यह 160 किलोमीटर से है
पुडोंग हवाई अड्डा, लगभग 3 घंटे.
यह हांगकियाओ हवाई अड्डे से 110 किलोमीटर की दूरी पर है, लगभग 2 घंटे; यह शंघाई के केंद्र से 125 किलोमीटर की दूरी पर है, लगभग ढाई घंटे।
यह बहुत सुविधाजनक है.कृपया मुझे बताएं कि क्या आपने टिकट बुक किए हैं.
ताकि मैं तैयार कर सकूं और आपके लिए एक होटल बुक कर सकूं, हम आपको लेने के लिए कार की व्यवस्था करेंगे।
शंघाई से पूर्व वूशी (वूशी डोंग स्टेशन) के लिए हाई स्पीड ट्रेन से, आधा घंटा।
8. प्रश्नः ऑर्डर कैसे करें?
पूछताछ--- प्रोफाइल चित्रों और तकनीकी विनिर्देशों और कीमत की पुष्टि--- पीआई की पुष्टि--- जमा या एल / सी की व्यवस्था--- उत्पादन शुरू-- निरीक्षण--- शिपमेंट
9प्रश्न: आपके पास कौन सा प्रमाण पत्र है?
हमारे पास सीई और आईएसओ प्रमाणपत्र हैं।
10. प्रश्न:भुगतान की शर्तें क्या हैं?
पहला भुगतान: टी/टी द्वारा 40%, दूसरा भुगतानः टी/टी द्वारा 60%, विक्रेता की कार्यशाला में सफल निरीक्षण के बाद, और वितरण से पहले।
11.प्रश्न:अगर मशीन खराब हो जाए तो आप क्या कर सकते हैं?
हमारे पास 12 महीने की वारंटी अवधि है, यदि टूटे हुए भागों की मरम्मत नहीं की जा सकती है, तो हम टूटे हुए को मुफ्त में बदलने के लिए नए भाग भेजेंगे। लेकिन यदि वारंटी अवधि समाप्त हो गई है, तो आपको एक्सप्रेस शुल्क चुकाने की आवश्यकता है।हम वार्ता के माध्यम से समस्याओं का समाधान कर सकते हैं और उपकरण के पूरे जीवनकाल के लिए तकनीकी सहायता प्रदान कर सकते हैं .
