हाइड्रोलिक पंचिंग केबल ट्रे रोलिंग मशीन 45 स्टील शाफ्ट सामग्री

उत्पाद का विवरण

उत्पत्ति के प्लेस: चीन

ब्रांड नाम: Dingbo

प्रमाणन: CE ISO

मॉडल संख्या: डीबीकेजे

भुगतान और शिपिंग शर्तें

न्यूनतम आदेश मात्रा: 1SET

मूल्य: USD 108800-138000 per set

पैकेजिंग विवरण: स्टील के तार का उपयोग करके कंटेनर में नग्न और तय किया गया

प्रसव के समय: 80-90 कार्य दिवस

भुगतान शर्तें: टीटी, एल / सी

आपूर्ति की क्षमता: प्रति माह 2 सेट

सबसे अच्छी कीमत पाएं
अब संपर्क करें
विनिर्देश
प्रमुखता देना:

केबल ट्रे रोलिंग मशीन 45 स्टील

,

हाइड्रोलिक पंचिंग केबल ट्रे रोलिंग मशीन

,

केबल ट्रे रोलर सिस्टम 45 स्टील

गुणवत्ता प्रणाली:
आईएसओ
हाइड्रोलिक तेल:
46# हाइड्रोलिक तेल
दस्ता सामग्री:
45#स्टील
रोलिंग मोटाई:
1-2 मिमी
कच्चा माल:
जस्ती शीट
क्षमता:
10-12 मी / मिनट
मुख्य मोटर शक्ति:
22 किलोवाट
काट रहा है:
हाइड्रोलिक कटिंग Cr12mov
गुणवत्ता प्रणाली:
आईएसओ
हाइड्रोलिक तेल:
46# हाइड्रोलिक तेल
दस्ता सामग्री:
45#स्टील
रोलिंग मोटाई:
1-2 मिमी
कच्चा माल:
जस्ती शीट
क्षमता:
10-12 मी / मिनट
मुख्य मोटर शक्ति:
22 किलोवाट
काट रहा है:
हाइड्रोलिक कटिंग Cr12mov
विवरण
हाइड्रोलिक पंचिंग केबल ट्रे रोलिंग मशीन 45 स्टील शाफ्ट सामग्री

45 स्टील शाफ्ट सामग्री केबल ट्रे उत्पादन लाइन

जस्ती शीट के निर्माण के लिए

केबल ट्रे रोल बनाने की मशीन की विशेषताएं

केबल ट्रे रोल बनाने वाली मशीन केबल ट्रे के कुशल और सटीक उत्पादन को सुनिश्चित करने के लिए विभिन्न सुविधाओं से लैस होती है।विशिष्ट विशेषताएं निर्माता और मॉडल के आधार पर भिन्न हो सकती हैं, लेकिन इन मशीनों से जुड़ी कुछ सामान्य विशेषताएं हैंः

  1. डिकोइलर:

    धातु के कोइल को पकड़ने और खिलाने के लिए एक डिकोइलर का प्रयोग किया जाता है, जो केबल ट्रे उत्पादन के लिए कच्चा माल है।decoiler रोल बनाने की मशीन में सामग्री का एक स्थिर और नियंत्रित खिला सुनिश्चित करता है.
  2. समतल इकाई:

    रोल बनाने वाले स्टेशनों में प्रवेश करने से पहले धातु की पट्टी को समतल करने और समतल करने के लिए अक्सर एक समतल इकाई शामिल होती है। यह अंतिम केबल ट्रे प्रोफाइल में एकरूपता और सटीकता सुनिश्चित करने में मदद करता है।
  3. रोल बनाने वाले स्टेशन:

    मशीन में कई रोल बनाने वाले स्टेशन लगाए जाते हैं, जिनमें से प्रत्येक में रोलर्स के सेट होते हैं जो धीरे-धीरे धातु की पट्टी को वांछित केबल ट्रे प्रोफाइल में आकार देते हैं।इन स्टेशनों के विन्यास विभिन्न केबल ट्रे डिजाइन समायोजित करने के लिए समायोजित किया जा सकता है.
  4. काटने की तंत्रः

    मशीन में एक काटने का तंत्र एकीकृत है जो निरंतर केबल ट्रे प्रोफाइल को व्यक्तिगत लंबाई में काटता है। यह एक उड़ान कटऑफ प्रणाली या एक स्थिर कतरनी हो सकती है,मशीन के डिजाइन के आधार पर.
  5. समायोज्यताः

    केबल ट्रे रोल बनाने वाली मशीनें विभिन्न केबल ट्रे प्रोफाइल, आकार और विनिर्देशों को समायोजित करने के लिए समायोज्य होने के लिए डिज़ाइन की गई हैं।यह विशेषता विनिर्माण में लचीलापन और विभिन्न उत्पादों के बीच त्वरित बदलाव की अनुमति देती है.
  6. सामग्री मोटाई समायोजनः

    मशीन में विभिन्न सामग्री मोटाई के लिए समायोजित करने के लिए विशेषताएं हो सकती हैं, जो केबल ट्रे उत्पादन में आमतौर पर उपयोग की जाने वाली विभिन्न सामग्रियों के साथ संगतता सुनिश्चित करती हैं, जैसे कि स्टील या एल्यूमीनियम।
  7. गुणवत्ता नियंत्रण प्रणालीः

    आधुनिक मशीनों में अक्सर संवेदक और निगरानी प्रणाली शामिल होती है ताकि बने केबल ट्रे की गुणवत्ता की जांच की जा सके।ये प्रणालियां भिन्नता या दोषों का पता लगा सकती हैं और यह सुनिश्चित कर सकती हैं कि अंतिम उत्पाद आवश्यक मानकों को पूरा करें.
  8. अंत बनाने या छेद छिद्रणः

    कुछ केबल ट्रे रोल बनाने वाली मशीनों में कैबल ट्रे में अंत बनाने या छेद करने के लिए अतिरिक्त स्टेशन शामिल हैं।यह मशीन की बहुमुखी प्रतिभा को बढ़ाता है.
  9. स्वचालित नियंत्रण प्रणालीः

    यह मशीन एक कम्प्यूटरीकृत नियंत्रण प्रणाली से लैस है जो विनिर्माण प्रक्रिया को आसानी से प्रोग्राम, निगरानी और समायोजित करने की अनुमति देती है।इससे उत्पादन में सटीकता और दक्षता बढ़ जाती है.
  10. गति नियंत्रणः

    चर गति नियंत्रण तंत्र ऑपरेटरों को विनिर्माण प्रक्रिया और उपयोग की जाने वाली सामग्री की आवश्यकताओं के आधार पर उत्पादन गति को समायोजित करने की अनुमति देते हैं।
  11. सुरक्षा विशेषताएंः

    सुरक्षा सुविधाएं, जैसे आपातकालीन स्टॉप बटन, सुरक्षा गार्ड और सेंसर, मशीन संचालन के दौरान ऑपरेटरों की सुरक्षा के लिए शामिल हैं।
  12. ऊर्जा दक्षताः

    संचालन के दौरान बिजली की खपत को कम करने के लिए ऊर्जा-कुशल घटकों और प्रणालियों को एकीकृत किया जा सकता है।
  13. स्टैकिंग या पैकेजिंग प्रणालीः

    कुछ मशीनों में स्वचालित स्टैकिंग या पैकेजिंग सिस्टम शामिल हो सकते हैं ताकि तैयार केबल ट्रे को संभालने और परिवहन के लिए तैयार किया जा सके।
प्रक्रिया प्रवाह

अनकोइलर णवलिंग फीडिंग ंपंकिंग और कटिंग रुल बनाने आउटपुट टेबल

प्रोफाइल चित्रण

हाइड्रोलिक पंचिंग केबल ट्रे रोलिंग मशीन 45 स्टील शाफ्ट सामग्री 0

तकनीकी डेटा

पद विनिर्देश
अधिकतम सामग्री मोटाई 1-2 मिमी
हाइड्रोलिक अनकोइलर 5T
समतल करनेवाला 7रोलर्स
सामग्री जीआई
मुक्का मारना हाइड्रोलिक पंचिंग
मोल्ड सामग्री Cr12Mov
रोलिंग गति 10 मीटर/मिनट
रोलर स्टेशन 14 स्टेशन
रोलर सामग्री Gcr15, शमन उपचार कठोरता 55-60
शाफ्ट 45# स्टील
शाफ्ट का व्यास 76 मिमी
मुख्य मोटर शक्ति 22 किलोवाट
साइड संरचना मेमोरी आर्कवे
प्रसारण चेन
हाइड्रोलिक पावर 7.5 kw
ब्लेड सामग्री Cr12Mov
सहिष्णुता +- 1.5 मिमी
विद्युत स्रोत

380V, 50HZ,3 चरण (अनुकूलित)

पीएलसी नियंत्रण प्रणाली पैनासोनिक

मुख्य विषय

नहीं. नाम मात्रा
1 हाइड्रोलिक अनकोइलर 1
2 समतल करना 1
3 हाइड्रोलिक पंचिंग 1
4 मुख्य रोल बनाने की मशीन 1
5 पीएलसी नियंत्रण बॉक्स 1
6 हाइड्रोलिक पंप स्टेशन 1
7 आउटपुट तालिका 2

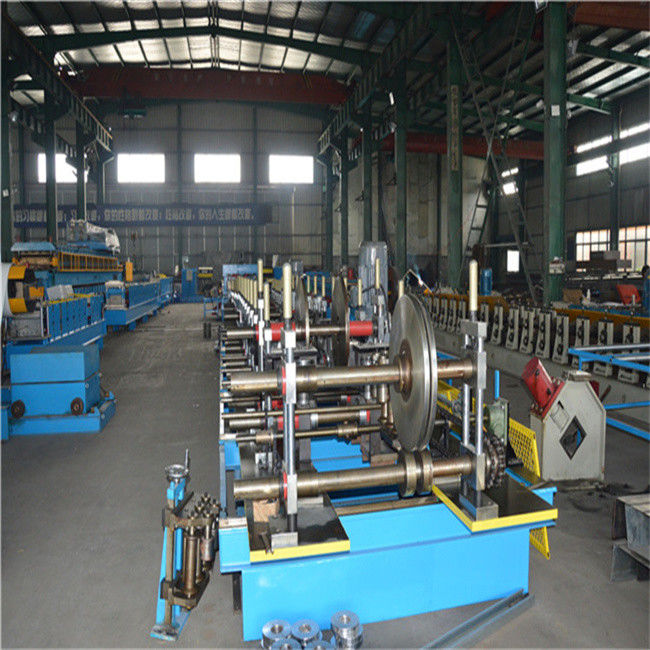

मुख्य मशीन चित्र

हाइड्रोलिक पंचिंग केबल ट्रे रोलिंग मशीन 45 स्टील शाफ्ट सामग्री 1

आवेदन

बिल्डिंग वायरिंग में, बिजली वितरण और संचार के लिए उपयोग की जाने वाली अछूती केबलों को समर्थन देने के लिए केबल ट्रे सिस्टम का उपयोग किया जाता है।केबल ट्रे खुले वायरिंग या विद्युत नलिका प्रणाली का विकल्प है और आमतौर पर वाणिज्यिक और औद्योगिक भवनों में केबल प्रबंधन के लिए उपयोग किया जाता हैसामान्य केबल ट्रे जस्ती स्टील, स्टेनलेस स्टील, एल्यूमीनियम या फाइबरग्लास प्रबलित प्लास्टिक से बने होते हैं। किसी दिए गए अनुप्रयोग के लिए सामग्री का चयन उस स्थान के आधार पर किया जाता है जहां उनका उपयोग किया जाएगा।गैल्वेनाइज्ड पैलेट पूर्व-गैल्वेनाइज्ड स्टील शीट से बनाए जा सकते हैं जिससे पैलेट बनाए जाते हैं, या वे निर्माण के बाद गर्म डुबकी galvanized जा सकते हैं।काटने की सतहों अक्सर जंग से धातु की रक्षा के लिए जस्ता से समृद्ध यौगिक के साथ लेपित कर रहे हैं.

हाइड्रोलिक पंचिंग केबल ट्रे रोलिंग मशीन 45 स्टील शाफ्ट सामग्री 2

हाइड्रोलिक पंचिंग केबल ट्रे रोलिंग मशीन 45 स्टील शाफ्ट सामग्री 3



अक्सर पूछे जाने वाले प्रश्न

1प्रश्न: गारंटी अवधि कितनी है? (24 घंटे ऑनलाइन)

12 महीने की वारंटी अवधि, खरीदार की स्थापना स्थल पर उपकरण की सफल स्थापना और चालू होने की तारीख से शुरू होती है।जिसके दौरान गुणवत्ता की समस्या के कारण क्षतिग्रस्त सभी भागों को मुफ्त में बदला जाएगा।.

2. प्रश्नकर्ता: क्या आपके पास स्थापना और कमीशन सेवा है?

A:यदि खरीदार हमारे कारखाने में निरीक्षण के लिए आते हैं, तो स्थापना और संचालन के लिए प्रशिक्षण आमने-सामने प्रदान किया जाता है। यदि नहीं, तो स्थापना और संचालन के तरीके दिखाने के लिए मैनुअल और वीडियो प्रदान किया जाता है।

B:यदि खरीदार को आवश्यकता हो तो हम खरीदार की साइट पर इंस्टॉलेशन और कमीशनिंग और प्रशिक्षण करने के लिए तकनीशियन भेजेंगे।

C: स्थापना और चालू करने की लागत:एक इंजीनियर स्थापना, कमीशन और प्रशिक्षण के लिए खरीदार की कार्यशाला का दौरा करेगा। खरीदार को प्रति दिन USD100 और वीजा शुल्क, हवाई टिकट शुल्क, आवास और भोजन, आवश्यक संचार का भुगतान करना होगा,आदि.

(आमतौर पर,इसे स्थापित करने में लगभग एक सप्ताह लगता है)

3. प्रश्नकर्ता:आपका क्या नाम है?बिक्री के बादसेवा?

हम अपने ग्राहकों के लिए 24 घंटे ऑनलाइन सेवा प्रदान करते हैं।

और हम सलाह देने के लिए खुश हैं और जरूरत पड़ने पर ग्राहकों की कार्यशाला में मशीन का रखरखाव करने के लिए कुशल तकनीशियन भी उपलब्ध हैं।

4. प्रश्नकर्ता: आपकी डिलीवरी का समय क्या है?

आम तौर पर हम जमा प्राप्त करने के बाद 45-70 दिनों के भीतर उत्पादन और परीक्षण समाप्त कर सकते हैं। स्टॉक में कुछ मशीनों, किसी भी समय दिया जा सकता है

5. प्रश्नकर्ता: आप व्यापारिक कंपनी हैं या कारखाने?

हम निर्माता हैं, और हम अपनी मशीन स्वयं निर्यात करते हैं।

6. प्रश्नकर्ता: क्या आप अनुकूलित प्रदान करते हैंमशीन?

निश्चित रूप से, हम आपके द्वारा प्रदान की गई आवश्यकता और प्रोफ़ाइल ड्राइंग के अनुसार मशीन का डिजाइन कर सकते हैं। हमारे इंजीनियर हमारे विश्वव्यापी ग्राहकों को सबसे अच्छा पेशेवर समाधान प्रदान कर सकते हैं।

7. प्रश्न: आपके कारखाने का दौरा कैसे करें?

हम Jiangyin शहर में हैं, शंघाई के पास Jiangsu प्रांत के अंतर्गत आता है.

शंघाई हवाई अड्डे पर पहुंचें, हम आप उठा सकते हैं ((यह 160 किलोमीटर से है

पुडोंग हवाई अड्डा, लगभग 3 घंटे.

यह हांगकियाओ हवाई अड्डे से 110 किलोमीटर की दूरी पर है, लगभग 2 घंटे; यह शंघाई के केंद्र से 125 किलोमीटर की दूरी पर है, लगभग ढाई घंटे।

यह बहुत सुविधाजनक है.कृपया मुझे बताएं कि क्या आपने टिकट बुक किए हैं.

ताकि मैं तैयार कर सकूं और आपके लिए एक होटल बुक कर सकूं, हम आपको लेने के लिए कार की व्यवस्था करेंगे।

शंघाई से पूर्व वूशी (वूशी डोंग स्टेशन) के लिए हाई स्पीड ट्रेन से, आधा घंटा।

8. प्रश्नः ऑर्डर कैसे करें?

पूछताछ--- प्रोफाइल चित्रों और तकनीकी विनिर्देशों और कीमत की पुष्टि--- पीआई की पुष्टि--- जमा या एल / सी की व्यवस्था--- उत्पादन शुरू-- निरीक्षण--- शिपमेंट

9प्रश्न: आपके पास कौन सा प्रमाण पत्र है?

हमारे पास सीई और आईएसओ प्रमाणपत्र हैं।

10. प्रश्न:भुगतान की शर्तें क्या हैं?

पहला भुगतान: टी/टी द्वारा 40%, दूसरा भुगतानः टी/टी द्वारा 60%, विक्रेता की कार्यशाला में सफल निरीक्षण के बाद, और वितरण से पहले।

11.प्रश्न:अगर मशीन खराब हो जाए तो आप क्या कर सकते हैं?

हमारे पास 12 महीने की वारंटी अवधि है, यदि टूटे हुए भागों की मरम्मत नहीं की जा सकती है, तो हम टूटे हुए को मुफ्त में बदलने के लिए नए भाग भेजेंगे। लेकिन यदि वारंटी अवधि समाप्त हो गई है, तो आपको एक्सप्रेस शुल्क चुकाने की आवश्यकता है।हम वार्ता के माध्यम से समस्याओं का समाधान कर सकते हैं और उपकरण के पूरे जीवनकाल के लिए तकनीकी सहायता प्रदान कर सकते हैं .
