उत्पाद का विवरण
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: Dingbo
प्रमाणन: CE ISO
मॉडल संख्या: डीबीकेजे
भुगतान और शिपिंग शर्तें
न्यूनतम आदेश मात्रा: 1SET
मूल्य: USD 110000-230000 per set
पैकेजिंग विवरण: स्टील के तार का उपयोग करके कंटेनर में नग्न और तय किया गया
प्रसव के समय: 90-100 कार्यदिवस
भुगतान शर्तें: टीटी, एल / सी
आपूर्ति की क्षमता: प्रति माह 2 सेट
रंग: |
नीला |
रंग: |
अनुकूलित |
स्थिति: |
नया |
उच्च गति: |
20-90 मी/मिनट |
पाइप की मोटाई: |
0.5-3.3 मिमी |
वोल्टेज: |
380V 50Hz 3 चरण |
रेखा दिशा: |
बाएं से दाएं (अनुकूलित) |
मुख्य मोटर शक्ति: |
400 किलोवाट |
रंग: |
नीला |
रंग: |
अनुकूलित |
स्थिति: |
नया |
उच्च गति: |
20-90 मी/मिनट |
पाइप की मोटाई: |
0.5-3.3 मिमी |
वोल्टेज: |
380V 50Hz 3 चरण |
रेखा दिशा: |
बाएं से दाएं (अनुकूलित) |
मुख्य मोटर शक्ति: |
400 किलोवाट |
पाइप मिल विभिन्न पाइप और ट्यूबों सहित ट्यूबलर उत्पादों के उत्पादन और विनिर्माण में उपयोग किए जाने वाले औद्योगिक उपकरणों का एक महत्वपूर्ण टुकड़ा है।यह विशेष मशीनरी ट्यूब विनिर्माण प्रक्रिया में महत्वपूर्ण भूमिका निभाती है, जिसमें धातु की एक सपाट पट्टी या कॉइल को बेलनाकार आकार में बदलना और एक निर्बाध या वेल्डेड ट्यूब बनाने के लिए किनारों को एक साथ वेल्डिंग करना शामिल है।
ट्यूब मिल का मुख्य कार्य ट्यूबों को आकार देने, वेल्ड करने और आकार देने के लिए आवश्यक मशीनरी प्रदान करना है।यह प्रक्रिया उच्च गुणवत्ता और टिकाऊ ट्यूबों का उत्पादन करने के लिए महत्वपूर्ण है जो विभिन्न औद्योगिक और वाणिज्यिक उद्देश्यों को पूरा करते हैं.
ट्यूब मिलों में ट्यूबों के सटीक और कुशल उत्पादन को सुनिश्चित करने के लिए उन्नत तकनीक और सटीक उपकरणों से लैस हैं। इन मशीनों ने विनिर्माण उद्योग में क्रांति ला दी है,विभिन्न आकारों में ट्यूबों के उत्पादन को सक्षमविभिन्न उद्योगों की विविध आवश्यकताओं को पूरा करने के लिए।
संक्षेप में कहा जाए तो पाइप मिल विभिन्न उद्योगों में उपयोग किए जाने वाले पाइपों के उत्पादन के लिए आवश्यक उपकरण हैं।वे धातु की पट्टियों को मोड़ने और वेल्डेड ट्यूबों में बनाने के लिए उन्नत तकनीक का उपयोग करते हैंपीएलसी नियंत्रण प्रणाली कार्यक्षमता के साथ उच्च दक्षता DB60 पाइप बनाने की मशीन
डिजाइन के लिए प्रोफाइल ड्राइंग
ट्यूब निर्माण की प्रक्रिया में प्रारंभिक चरण अनकोइलर है। यह मशीन कच्चे माल की एक कॉइल को अनकोइल करने और आमतौर पर स्टील को ट्यूब मिल में खिलाती है।सामग्री आम तौर पर एक फ्लैट पट्टी या कॉइल के रूप में है.
पट्टी संचयकःकुछ ट्यूब मिलों में स्ट्रिप एक्यूम्युलेटर का उपयोग किया जाता है ताकि मोल्डिंग सेक्शन में सामग्री की निरंतर आपूर्ति सुनिश्चित हो सके। यह एक सुसंगत उत्पादन प्रवाह बनाए रखने में मदद करता है,यहां तक कि जब भोजन प्रक्रिया में रुकावटें हों.
गठन अनुभाग:ट्यूब मिल के ढालने वाले भाग में रोलर्स और टूलींग की एक श्रृंखला शामिल होती है जो धीरे-धीरे फ्लैट स्ट्रिप को वांछित ट्यूबलर प्रोफाइल में आकार देती है।यह विभिन्न प्रक्रियाओं जैसे रोल बनाने या निरंतर झुकने के माध्यम से प्राप्त किया जा सकता हैस्ट्रिप के बने किनारों को एक साथ लाकर ट्यूबलर आकार बनाया जाता है।
वेल्डिंग सेक्शन:वेल्डिंग खंड में, ट्यूबलर आकार के किनारों को एक वेल्डिंग प्रक्रिया के माध्यम से एक साथ जोड़ा जाता है।सामग्री के प्रकार और मोटाई जैसे कारकों के आधार पर इस्तेमाल किया जा सकता है.
शीतलन अनुभाग:वेल्डिंग के पश्चात, नवगठित ट्यूब को एक शीतलन खंड से गुजरकर वेल्ड को ठोस किया जाता है और ट्यूब का तापमान कम किया जाता है।
आकार अनुभागःआकार का अनुभाग ट्यूब के अंतिम आयामों और गोलपन को प्राप्त करने के लिए अतिरिक्त रोलर्स या मर जाता है। यह चरण यह सुनिश्चित करता है कि ट्यूब आवश्यक विनिर्देशों और सहिष्णुताओं को पूरा करता है।
काटने और परिष्करणःएक बार आकार प्राप्त होने के बाद, ट्यूब को कटऑफ सॉ या किसी अन्य काटने की तंत्र का उपयोग करके वांछित लंबाई तक काटा जाता है।विशिष्ट ग्राहक आवश्यकताओं को पूरा करने के लिए किया जा सकता है.
परीक्षण और निरीक्षण:ट्यूब विनिर्माण प्रक्रिया में गुणवत्ता नियंत्रण एक महत्वपूर्ण पहलू है। विभिन्न विधियां, जैसे अल्ट्रासोनिक परीक्षण या एडी करंट परीक्षण,ट्यूबों की अखंडता और गुणवत्ता सुनिश्चित करने के लिए इस्तेमाल किया जा सकता है.
कार्यप्रवाह
Raw material - Material feeding - Shearing and butt welding - Material storing Accumulator –Feeding- Material flattening - Roll forming - Seam direction guiding - Extruding - High frequency induction welding - Welding burr removing - Water cooling - Pipe sizing –Straightening - Computerized saw cutting - Pipe automatic unloading (Packing) - Checking and collecting
उत्पाद पैरामीटर
| कच्चे मैटरियाल | कार्बन स्टील के कोइल, जस्ती स्टील के कोइल, अन्य गर्म या ठंडे लुढ़का हुआ स्टील के कोइल | |
| स्ट्रिप स्टील की चौड़ाई | 50 - 240 मिमी | |
| स्ट्रिप स्टील की मोटाई | 1 ′′3.0 मिमी | |
| पाइप का आकार | गोल पाइप बाहरी व्यास | Φ19 - Φ76 मिमी |
| गोल पाइप की मोटाई | 1 ️ 3.0 मिमी | |
| आयताकार पाइप का आकार |
32x32 मिमी 38x38 मिमी 44x44 मिमी 52x52 मिमी 63.5x63.5 मिमी |
|
| आयताकार पाइप की मोटाई | 1.5 - 2.3 मिमी | |
| वेल्डिंग विधि प्रेरण वेल्डर शक्ति | उच्च आवृत्ति प्रेरण वेल्डिंग, 200 किलोवाट | |
| उत्पादन की गति | 20- 100 मीटर/मिनट (सीमित गति पाइप के आकार और मोटाई पर निर्भर करती है) | |
| मोटर शक्ति | वोल्टेजः AC 380V±10% | |
| चरण: तीसरा चरण | ||
| आवृत्तिः 50HZ±1.0% | ||
| नियंत्रण शक्ति | वोल्टेजः AC 220V±10% | |
| चरण: एकल चरण | ||
| आवृत्तिः 50HZ±1.0% | ||
| कुल शक्ति | 200KW+5.5KW+18.5KW+15KW+3KW=242KW | |

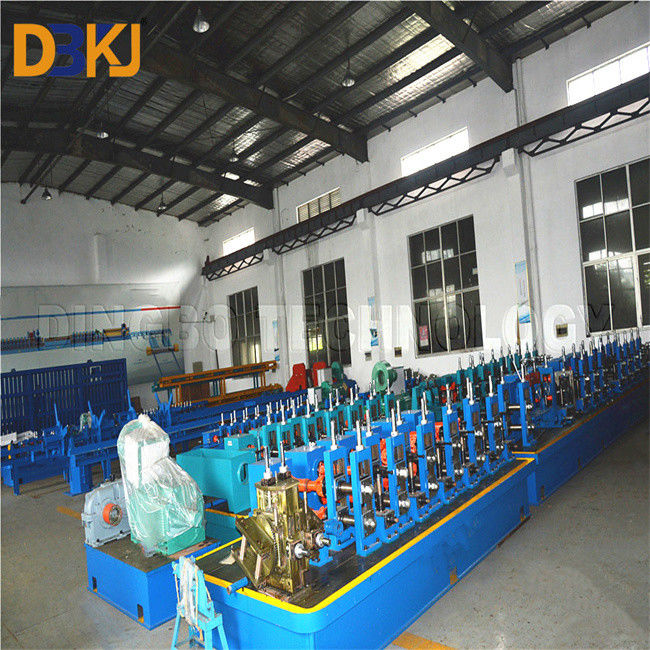

चित्र
आवेदन
ट्यूब मिल उत्पादों का व्यापक रूप से जल आपूर्ति परियोजनाओं, पेट्रोकेमिकल उद्योग, रासायनिक उद्योग, विद्युत ऊर्जा उद्योग, कृषि सिंचाई और शहरी निर्माण में उपयोग किया जाता है।तरल पदार्थ परिवहन के लिए, इसका उपयोग जल आपूर्ति और जल निकासी के लिए किया जा सकता है; गैस परिवहन के लिए यह गैस, भाप, तरलीकृत पेट्रोलियम गैस हो सकती है; संरचनात्मक उद्देश्यों के लिएः ढेर पाइप, पुल; डॉक, सड़कों के लिए पाइप,भवन संरचनाएंआदि।
अक्सर पूछे जाने वाले प्रश्न
1प्रश्न: गारंटी अवधि कितनी है? (24 घंटे ऑनलाइन)
12 महीने की वारंटी अवधि, खरीदार की स्थापना स्थल पर उपकरण की सफल स्थापना और चालू होने की तारीख से शुरू होती है।जिसके दौरान गुणवत्ता की समस्या के कारण क्षतिग्रस्त सभी भागों को मुफ्त में बदला जाएगा।.
2. प्रश्नकर्ता: क्या आपके पास स्थापना और कमीशन सेवा है?
A:यदि खरीदार हमारे कारखाने में निरीक्षण के लिए आते हैं, तो स्थापना और संचालन के लिए प्रशिक्षण आमने-सामने प्रदान किया जाता है। यदि नहीं, तो स्थापना और संचालन के तरीके दिखाने के लिए मैनुअल और वीडियो प्रदान किया जाता है।
B:यदि खरीदार को आवश्यकता हो तो हम खरीदार की साइट पर इंस्टॉलेशन और कमीशनिंग और प्रशिक्षण करने के लिए तकनीशियन भेजेंगे।
C: स्थापना और चालू करने की लागत:एक इंजीनियर स्थापना, कमीशन और प्रशिक्षण के लिए खरीदार की कार्यशाला का दौरा करेगा। खरीदार को प्रति दिन USD100 और वीजा शुल्क, हवाई टिकट शुल्क, आवास और भोजन, आवश्यक संचार का भुगतान करना होगा,आदि.
(आमतौर पर,इसे स्थापित करने में लगभग एक सप्ताह लगता है)
3. प्रश्नकर्ता:आपका क्या नाम है?बिक्री के बादसेवा?
हम अपने ग्राहकों के लिए 24 घंटे ऑनलाइन सेवा प्रदान करते हैं।
और हम सलाह देने के लिए खुश हैं और जरूरत पड़ने पर ग्राहकों की कार्यशाला में मशीन का रखरखाव करने के लिए कुशल तकनीशियन भी उपलब्ध हैं।
4. प्रश्नकर्ता: आपकी डिलीवरी का समय क्या है?
आम तौर पर हम जमा प्राप्त करने के बाद 45-70 दिनों के भीतर उत्पादन और परीक्षण समाप्त कर सकते हैं। स्टॉक में कुछ मशीनों, किसी भी समय दिया जा सकता है
5. प्रश्नकर्ता: आप व्यापारिक कंपनी हैं या कारखाने?
हम निर्माता हैं, और हम अपनी मशीन स्वयं निर्यात करते हैं।
6. प्रश्नकर्ता: क्या आप अनुकूलित प्रदान करते हैंमशीन?
निश्चित रूप से, हम आपके द्वारा प्रदान की गई आवश्यकता और प्रोफ़ाइल ड्राइंग के अनुसार मशीन का डिजाइन कर सकते हैं। हमारे इंजीनियर हमारे विश्वव्यापी ग्राहकों को सबसे अच्छा पेशेवर समाधान प्रदान कर सकते हैं।
7. प्रश्न: आपके कारखाने का दौरा कैसे करें?
हम Jiangyin शहर में हैं, शंघाई के पास Jiangsu प्रांत के अंतर्गत आता है.
शंघाई हवाई अड्डे पर पहुंचें, हम आप उठा सकते हैं ((यह 160 किलोमीटर से है
पुडोंग हवाई अड्डा, लगभग 3 घंटे.
यह हांगकियाओ हवाई अड्डे से 110 किलोमीटर की दूरी पर है, लगभग 2 घंटे; यह शंघाई के केंद्र से 125 किलोमीटर की दूरी पर है, लगभग ढाई घंटे।
यह बहुत सुविधाजनक है.कृपया मुझे बताएं कि क्या आपने टिकट बुक किए हैं.
ताकि मैं तैयार कर सकूं और आपके लिए एक होटल बुक कर सकूं, हम आपको लेने के लिए कार की व्यवस्था करेंगे।
शंघाई से पूर्व वूशी (वूशी डोंग स्टेशन) के लिए हाई स्पीड ट्रेन से, आधा घंटा।
8. प्रश्नः ऑर्डर कैसे करें?
पूछताछ--- प्रोफाइल चित्रों और तकनीकी विनिर्देशों और कीमत की पुष्टि--- पीआई की पुष्टि--- जमा या एल / सी की व्यवस्था--- उत्पादन शुरू-- निरीक्षण--- शिपमेंट
9प्रश्न: आपके पास कौन सा प्रमाण पत्र है?
हमारे पास सीई और आईएसओ प्रमाणपत्र हैं।
10. प्रश्न:भुगतान की शर्तें क्या हैं?
पहला भुगतान: टी/टी द्वारा 40%, दूसरा भुगतानः टी/टी द्वारा 60%, विक्रेता की कार्यशाला में सफल निरीक्षण के बाद, और वितरण से पहले।
11.प्रश्न:अगर मशीन खराब हो जाए तो आप क्या कर सकते हैं?
हमारे पास 12 महीने की वारंटी अवधि है, यदि टूटे हुए भागों की मरम्मत नहीं की जा सकती है, तो हम टूटे हुए को मुफ्त में बदलने के लिए नए भाग भेजेंगे। लेकिन यदि वारंटी अवधि समाप्त हो गई है, तो आपको एक्सप्रेस शुल्क चुकाने की आवश्यकता है।हम वार्ता के माध्यम से समस्याओं का समाधान कर सकते हैं और उपकरण के पूरे जीवनकाल के लिए तकनीकी सहायता प्रदान कर सकते हैं .
